Espadas de Bronce, Terminales Espada para Transformadores, Conectores Espada

Bronze Transformer Spade Terminals

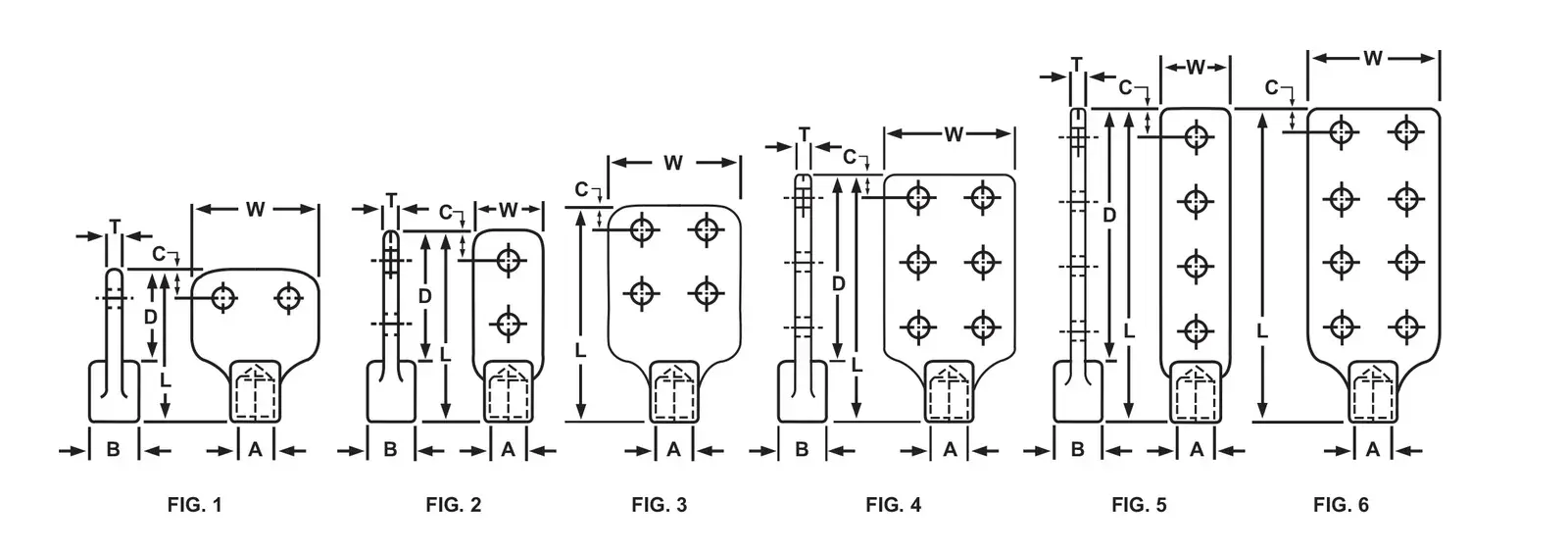

Serial Number	Figure Number	Approximate Dimensions
Serial Number	Figure Number	A	B	C	D	L	T	W
1	1	3/8 - 16	0.88	0.63	2.38	4	0.25	3.5
2	2	3/8 - 16	0.88	0.75	3.5	5.06	0.31	1.38
3	3	3/8 - 16	0.88	0.63	4.13	5.75	0.25	3.5
4	5	3/8 - 16	0.88	0.75	6.81	8.38	0.31	1.38
5	1	1/2 - 13	0.88	0.63	2.38	4	0.25	3.5
6	2	1/2 - 13	0.88	0.75	3.5	5.06	0.31	1.38
7	3	1/2 - 13	0.88	0.63	4.13	5.75	0.25	3.5
8	5	1/2 - 13	0.88	0.75	7	8.38	0.31	1.38
9	1	5/8 - 11	0.88	0.63	2.38	4	0.25	3.5
10	2	5/8 - 11	0.88	0.75	3.5	5.06	0.31	1.38
11	3	5/8 - 11	0.88	0.63	4.13	5.75	0.25	3.5
12	5	5/8 - 11	0.88	0.75	7	8.38	0.31	1.38
13	1	1 - 14	1.38	0.63	2.38	4	0.38	3.5
14	2	1 - 14	1.38	0.75	3.56	5.13	0.34	1.94
15	3	1 - 14	1.38	0.63	4.13	5.75	0.38	3.5
16	5	1 - 14	1.44	0.75	7.06	9.44	0.34	1.94
17	4	1 - 14	1.38	0.63	5.13	6.69	0.38	3.5
18	6	1 - 14	1.38	0.63	6.88	9.44	0.38	3.5

Las Espadas de Bronce (también conocidas como Terminales Espada de Bronce para Transformadores) son un tipo de conector eléctrico utilizado para realizar conexiones entre componentes o conductores en transformadores o sistemas de distribución de energía.

Las Espadas de Bronce (también conocidas como Terminales Espada de Bronce para Transformadores / Conectores Espada para Transformadores) son un tipo de conector eléctrico utilizado para realizar conexiones entre componentes o conductores en transformadores o sistemas de distribución de energía. Estos conectores espada se utilizan frecuentemente para establecer conexiones eléctricas seguras y confiables entre cables, conductores y terminales. Nuestra fundición de bronce en India funde y mecaniza con CNC Espadas y Terminales de Bronce.

Las Espadas de Bronce – Conectores Espada se utilizan para derivaciones verticales y conexiones de espárrago a una o varias barras colectoras.

Características de las Espadas de Bronce:

Fabricadas en aleación de alto contenido de cobre y estañadas
Para usar con terminales de compresión o del tipo atornillado de aluminio o cobre
Los orificios de montaje de los terminales espada tienen un diámetro de 9/16″ con espaciado NEMA (National Electrical Manufacturers Association) de 1-3/4″
Las Espadas de Bronce pueden suministrarse con espárragos fijados al terminal
Fundimos y ofrecemos Espadas de Bronce en grados CDA 833, CDA 836, CDA 954, CDA 955, CDA 956 o cualquier aleación especial requerida
Estas Espadas – Terminales Espada pueden suministrarse con tornillos de bloqueo de espárrago (pueden ofrecerse con tornillos de bloqueo de espárrago)

El bronce es una aleación metálica conocida por su conductividad eléctrica, resistencia a la corrosión y durabilidad. Los conectores espada de bronce pueden utilizarse en diversas aplicaciones dentro del sistema de distribución de energía, incluyendo:

Terminación de Conductores: Los conectores espada de bronce pueden utilizarse para terminar los extremos de cables de alimentación o conductores. Se engastan o sueldan en los cables para crear una conexión eléctrica sólida que puede fijarse fácilmente a terminales u otros componentes.
Conexiones de Transformadores: Las Espadas de Bronce pueden utilizarse para conectar el cableado de transformadores a líneas de distribución u otras partes de la red eléctrica. Estos conectores ayudan a garantizar conexiones eficientes y seguras para la transmisión de energía.
Cuadros de Maniobra y Disyuntores: En los paneles de cuadros de maniobra y disyuntores, los conectores espada de bronce pueden utilizarse para conectar cables de control, cables de señalización o conductores de potencia a diferentes componentes del sistema.
Aplicaciones de Puesta a Tierra: Los conectores espada de bronce también pueden utilizarse en aplicaciones de puesta a tierra, contribuyendo a establecer conexiones confiables entre conductores de tierra y equipos.

Es importante señalar que, aunque el bronce es un material adecuado para ciertas aplicaciones eléctricas debido a su conductividad y durabilidad, los conectores eléctricos modernos también pueden fabricarse con otros materiales como cobre, aluminio o diversas aleaciones.
